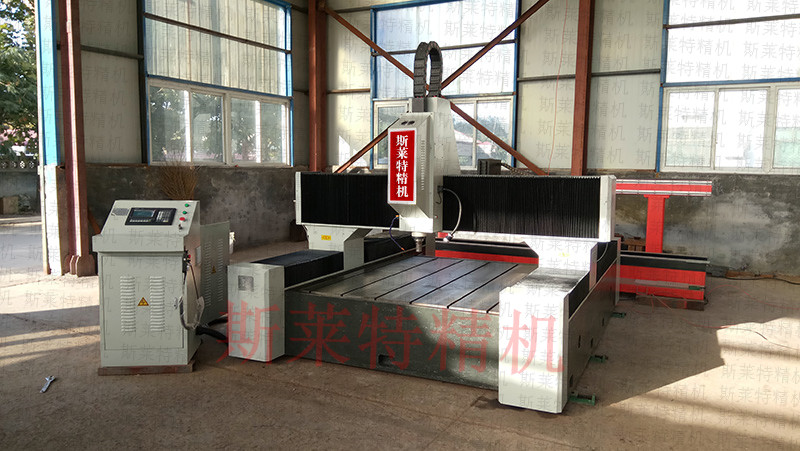

一，設備用途
數控龍門移動式鉆床主要用于工件的鉆孔、攻絲。法蘭、盤類、環形類零件的高效加工，可在單質材料及復合材料上實現鉆通孔、鉆盲孔、銑削密封槽等功能，采用硬質合金鉆頭內冷高速鉆孔或普通高速鋼麻花鉆頭外冷鉆孔。機床加工過程數字控制，操作十分方便，能實現自動化、高精度、多品種、大批量生產。
二、設備特點
1.數控龍門移動式鉆床結構
機身各部件采用高剛性鑄鐵件，經熱處理去應力退火處理，在龍門兩側安裝有兩條高承載力的直線滾動導軌副，龍門的移動是由伺服電機通過彈性聯軸器帶動滾珠絲母在滾珠絲杠上的旋轉來實現該結構具有無傳動間隙，動態響應速度快等優點。
2.伺服型鉆削動力頭
鉆削動力頭采用伺服電機經同步帶驅動，實現無級調速。進給部分采用伺服電機和滾珠絲杠驅動，當鉆頭快進接觸工件，可自動切換為快進，工作進給速度為數控系統程序設定，鉆削主軸孔為BT40/BT50錐孔。
3.平板鏈?zhǔn)阶詣?dòng)排屑器和循環冷卻裝置
本機床可選配平板鏈?zhǔn)阶詣?dòng)排屑器，標配低壓外冷泵，供刀具內外冷卻使用。
4.自動潤滑裝置及防護裝置
本機床配有自動潤滑裝置，可以對各導軌、絲杠等運動副進行自動潤滑。機床X軸、Y軸均配備防塵防護罩，工作臺四周安裝有防水濺擋板。
5.液壓系統(選配)
部分定制型超大行程動梁式數控龍門鉆床選配液壓裝置，龍門架移動后夾緊由液壓裝置來完成。
6.數控龍門移動式鉆床系統
采用國產數控系統標配、可選臺灣新代系統、德國西門子、西班牙發格、（用戶可自選其它數控系統）
斯萊特精機數控龍門移動式鉆床參數：
|
產品項目
|
技術參數
|
|
規格型號(可定制)
|
1580
|
2010
|
3015
|
3020
|
|
工作臺行程(長×寬)mm
|
1500×800
|
2000×1000
|
3000×1500
|
3000×2000
|
|
最大鉆孔直徑(可定制)
|
≥Φ50mm<根據配置而定>
|
|
主軸類型
|
伺服型鉆削主軸
|
|
主軸電機功率
|
5.5—18KW(根據需求而定)
|
|
主軸孔錐度
|
BT40標配/BT50選配
|
|
主軸上下行程
|
370mm(可定制)
|
|
主軸轉速范圍
|
3000r/min
|
|
主軸轉速級數
|
無級變速
|
|
工作臺面距主軸端面最大距離
|
400mm(可定制)
|
|
重復定位精度
|
0.01mm/1000mm
|
|
三軸快速位侈
|
15000mm/min
|
|
數控系統
|
國產標配/可選進口
|
|
備注
|
行程大小和機型配置、根據用戶要求訂制
|
