TPX61113/2臥式鏜床主要技術參數

鏜軸直徑 mm130　

主軸錐孔  Metric80(可選ISO7:24  No50)　　

主軸最大鈕矩 N.m3136　

平旋盤最大扭矩　N.m4900　

主軸最大軸向抗力　N31360　

主軸最大行程　mm900　

主軸轉速級數　　24　

主軸轉速范圍　r/min4-800　

平旋盤滑塊行程　mm250　

工作臺工作面積   mm1800×1600　

工作臺可承受最大重量   kg10000　

主軸中心線至工作臺面距離　　

最大mm1800　

最小0　

工作臺行程　　　　　　　

縱向mm2000(不帶后立柱)　

橫向mm2000　

主軸、主軸箱、工作臺縱橫向快速　mm2500　　　

主軸每轉主軸、主軸箱、工作臺進給量范圍　mm/r0.05-8/0.01-2

主電機功率　kW15

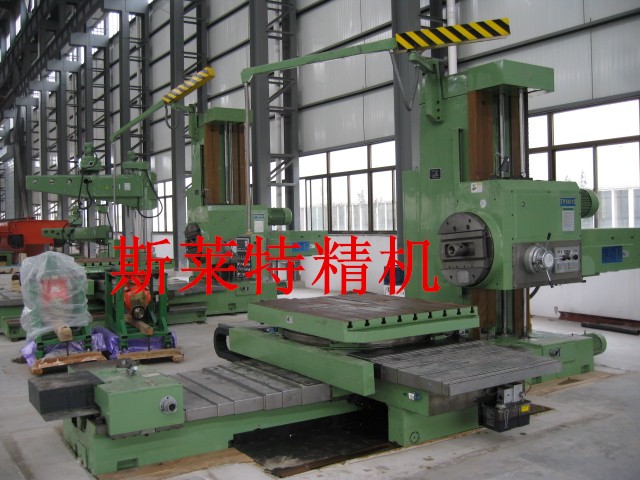

TPX6113型臥式銑鏜床，本機床是萬能性機床，可對箱體、殼體、機座等大型零件進行鉆孔、鏜孔、擴孔、鉸孔、锪平面、銑平面、切槽、車螺紋等切削加工，廣泛應用于能源、交通、重型、石化機械等行業，是加工箱體類零件的關鍵設備。

結構特點：機床總體布局為單立柱、側掛箱、帶固定式平旋盤；工作臺在床身上進行縱、橫向移動，機床具有很好的剛性、使用性和較大的加工范圍；

TPX6113/2臥式鏜床主軸系統采用優化設計，主軸為三點支承，具有剛性好、回轉精度高的特點，主軸經過氮化處理，提高了硬度、增強了耐磨性、延長了使用壽命。

TPX6113/2臥式鏜床設有懸掛式按鈕站，操作集中，靈活方便。主運動、進給運動變速均采用液壓預選變速轉閥，節省了輔助時間，提高了加工效率；

主軸箱升降、工作臺縱橫向及回轉運動的分配均采用電磁離合器操縱，其夾緊、松開采用液壓控制，夾緊后具有機械自鎖、夾緊可靠，減輕勞動強度，提高了機床的自動化程度；

前立柱導軌面，采用電接觸表面加熱自冷淬火、提高導軌硬度、延長使用壽命，上下滑座設有機械卸荷，防止低速爬行；

在進給箱和快速箱內分別設有保險離合器，當機床超負荷時，保險離合器即脫開，避免內部機構損壞；

凡不同時移動的部件均設有電氣互鎖裝置、確保安全；

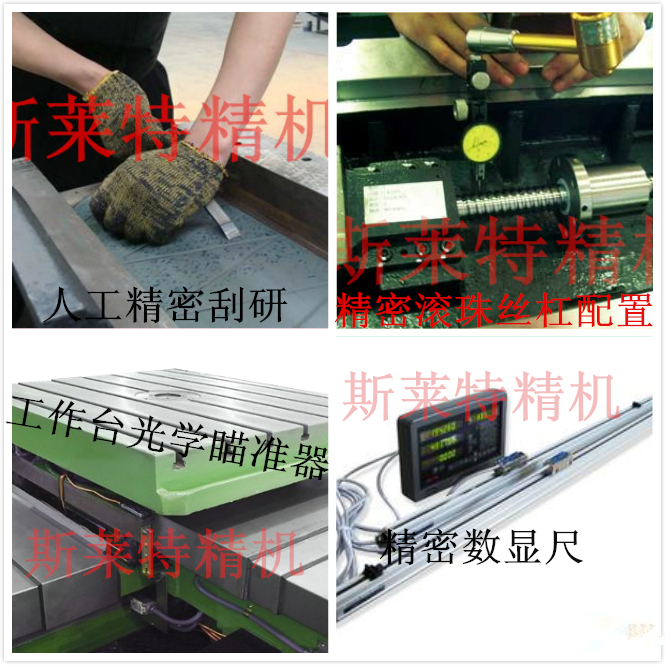

主軸箱升降和工作臺橫向移動兩個座標采用英國球柵數顯裝置，該球柵尺為整體尺，無需拼接，易于安裝、精度穩定，全封閉結構，能有效地防止油、冷卻液、切屑等侵入，經久耐用，讀數精度為0.005mm，根據用戶要求z向也可安裝球柵數顯裝置（另行付款）；

x、z向?qū)к壴O(shè)有不銹鋼拉板防護裝置，保護導軌；

機床配有日本三菱plc，對機床電氣進行控制；

TPX6113/2為加大行程型（后立柱為特供附件），x向行程2000mm、y向行程1800mm、z向行程2000mm，工作臺載荷可達10000kg。
