數控加工中心精度標準及定義
|
| |
在一份數控機床的促銷文章上，機床A的“定位精度”標為0.004mm，而在另一生產商的樣本上，同類機床B的“定位精度”標為0.006mm。從這些數據，你會很自然地認為機床A比機床B的精度要高。然而，事實上很有可能機床B比機床A的精度要高，問題就在于機床A和B的精度分別是如何定義的。
所以，當我們談到數控機床的“精度”時，務必要弄清標準、指標的定義及計算方法。
1. 精度定義

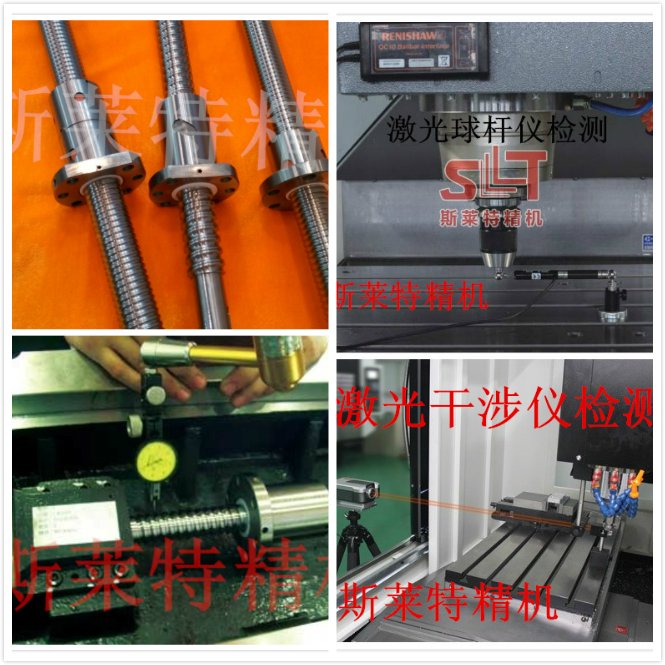

一般說來，精度是指機床將刀尖點定位至程序目標點的能力。然而，測量這種定位能力的辦法很多，更為重要的是，不同的國家有不同的規定。
日本機床生產商標定“精度”時，通常采用JISB6201或JISB6336或JISB6338標準。JISB6201一般用于通用機床和普通數控機床，JISB6336一般用于加工中心，JISB6338則一般用于立式加工中心。上述三種標準在定義位置精度時基本相同，文中僅以JIS B6336作為例子，因為一方面該標準較新，另一方面相對于其它兩種標準來說，它要稍稍精確一些。 歐洲機床生產商，特別是德國廠家，一般采用VDI/DGQ3441標準。 美國機床生產商通常采用NMTBA(National Machine Tool Builder's Assn)標準(該標準源于美國機床制造協會的一項研究，頒布于1968年，后經修改)。
上面所提到的這些標準，都與ISO標準相關聯。
當標定一臺數控機床的精度時，非常有必要將其采用的標準一同標注出來。同樣一臺機床，因采用不同標準會顯示出不同的數據(采用JIS標準，其數據比用美國的NMTBA標準或德國VDI標準明顯偏小)。
2. 同樣的指標，不同的含義
經常容易混淆的是：同樣的指標名在不同的精度標準中代表不同的意義，不同的指標名卻具有相同的含義。上述4種標準，除JIS標準之外，皆是在機床數控軸上對多目標點進行多回合測量之后，通過數學統計計算出來的，其關鍵不同點在于1)目標點的數量;(2)測量回合數;(3)從單向還是雙向接近目標點(此點尤為重要);(4)精度指標及其它指標的計算方法。
這是4種標準的關鍵區別點描述，正如人們所期待的，總有一天，所有機床生產商都統一遵循ISO標準。因此，這里選擇ISO標準作為基準。附表中對4種標準進行了比較，本文僅涉及線性精度，因為旋轉精度的計算原理與之基本一致。
3. ISO標準
在所有現行的精度測量過程中，沿軸向分布的各個目標點上都假設存在一條正態分布曲線。由于是多回合的測量過程，因此對應于每個目標點來說，都存在一個實際測定點系列分布，通過對這種分布的標準偏差計算(累積，多次S)，即可定義該正態曲線。
一個±3次標準偏差(記做±3s──亦即共6s)可以覆蓋無限個實際點中約99.74%的位置分布情形。而這個發散度即稱作重復精度，它是指某一指定目標點處的重復精度。
為了標定機床的定位精度，必須在運動軸向上建立一些目標位置點，然后根據目標位置點對應的一系列實際位置點計算±3s的分布。如果一條理論正態曲線──或雙向時的兩條──在每個目標點上形成，在經過3s分布之后，所有正態曲線中最上端曲線與最下端曲線之間的展寬即ISO230-1標準中所指的定位精度。
軸向重復精度指目標點處一條正態曲線最大展寬(單向)或兩條正態曲線(雙向)之和的最大展寬。一個最簡單的理解：重復精度大約為定位精度的?，但也有例外，并且有時出入還很大。目標點的正態曲線旋轉了90°，目的是為了更加直觀地表達展寬的概念。由于這種分析方法基于最差的定位精度情形，并且?guī)缀醺采w100%的可能的不準確性，因此可以期望用它能較好地評價數控機床的實際性能。
|
|
